產品信息 | |
產品名稱: | 斜板填料 |
產品類別: | 新型環保填料系列 |
關鍵詞: | 斜板填料 |
瀏覽次數: | |
發布時間: | 18-03-16 |
立即咨詢: | 15136167638 |
斜板填料簡介:

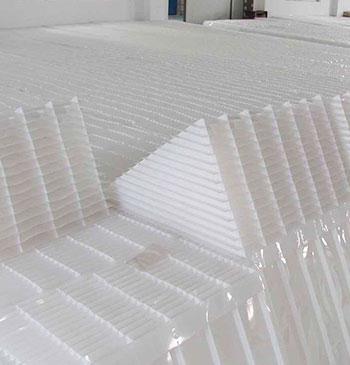

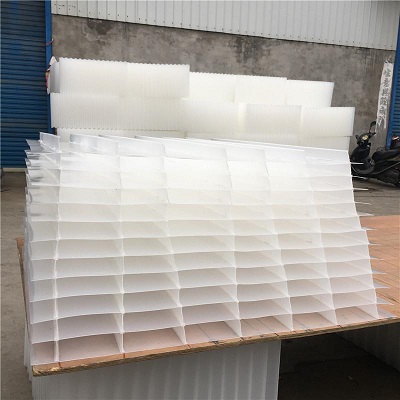

斜板填料主要由共聚聚丙烯材料制成。斜板填料按構造型式可分為:小間距斜板 、接觸絮凝斜板和復合斜板,而我公司主要以生產小間距斜板填料為主。它由斜板片和肋條兩部分組成,外觀為平行六面體,側面為傾角60°的平行四邊形,斜板間距為25mm,板材與工字條之間間采用電洛鐵熱合焊接固定。
斜板填料工作原理:
斜板填料沉淀技術是根據美國哈真(Hazen)提出的"顆粒沉降速度與沉淀面積有關,而與池深無關"的淺沉淀原理而開發出的一種應用技術。從淺層理論的基礎講,在斜板上部設置沉淀距離合理的沉淀段,在下部控制斜板的幾何形狀,使斜板下部形成穩定的接觸絮凝段,通過接觸作用和淺池沉淀機理達到泥沙與水分離的目的。
斜板填料間距均是通過不同高度的塑料肋條來支撐斜板片,肋條與斜板熱熔焊接,每兩層斜板片之間需要多根肋條支撐,組裝工藝復雜,而且傳統斜板內部水流流道成矩形,常適用于上向流沉淀池。
如果將平流沉淀的深度2H減少H,理論上顆粒的沉降距離和時間都應縮小50%。若將3米深的沉淀池改為100個異向淺層池,效果就更加明顯。
在淺層理論的基礎上,在斜板上部設置沉淀距離合理的沉淀段,在下部控制斜板的幾何形狀,使斜板下部形成穩定的接觸絮凝段,通過接觸作用和淺池沉淀機理達到礬花與水分離的目的。
斜板填料特點:
1.大大縮小了單元斜板與斜板的間距,從而大幅度提高了沉淀空間利用率;
2.由于雷諾數小,可有效的抑制水力脈動,從而很大程度降低水流細部擾動對泥沙沉降的負面影響;
3.布水均勻、勻速,不會發生短流現象;
4.由于結構上的優化,斜板沉淀設備無側向約束,更利于泥沙與水沉降分離;
5.斜板填料沉泥面積與排泥面積相等,排泥面積是普通斜管填料的4倍多,大幅提高了沉淀排泥負荷;
6. 由于斜板沉淀設備的結構特征,以及其所采用的規格較厚的乙丙共聚板材和支撐型材,使其具有普通斜管填料無法比擬的剛度,耐重負荷,不易變形。
規格(單位:mm)
|
片厚(單位:mm) |
平板(單位:張) |
重量(單位:kg) |
肋條(單位:根) |
(板間距)25 |
0.8 |
31 |
33 |
7-9 |
1.0 |
31 |
39 |
7-9 |
|
(板間距)35 |
0.8 |
24 |
28 |
7-9 |
1.0 |
24 |
33 |
7-9 |
|
(板間距)50 |
0.8 |
17 |
23 |
7-9 |
1.0 |
17 |
26 |
7-9 |
|
(板間距)80 |
1.0 |
11 |
21 |
7-9 |
(板間距)100 |
1.0 |
8 |
18 |
7 |
河南宜美佳斜板填料常規有Ø25,,35,Ø50 mm,Ø80mm,Ø100,斜板的厚度有,0.8-5.0mm之間,厚度直徑不一樣,價格也不一樣,并可上門安裝,歡迎來電咨詢:15038221009
